Як RFID-тэгі ўзаемадзейнічаюць са счытвальнікамі?

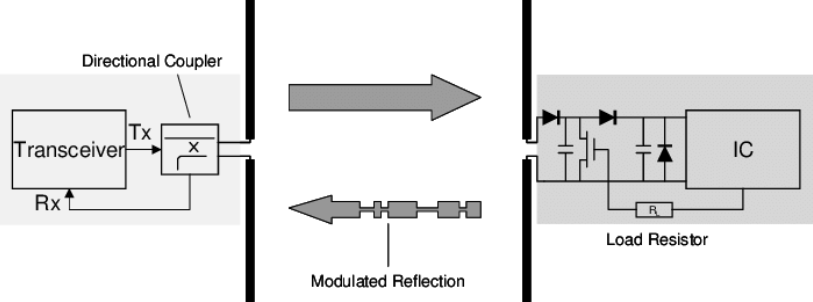

Пасіўныя тэгі працуюць на сабранай радыёчастотнай энергіі. Счытвальнік перадае бесперапынную хвалю на частаце 902-928 МГц у Паўночнай Амерыцы, 865-868 МГц у Еўропе. Тэг-антэна прымае частку гэтай магутнасці - дастаткова для працы чыпа, які спажывае, магчыма, 15-20 мікрават. Чып мадулюе імпеданс сваёй антэны, каб адлюстраваць сігнал назад з закадаванымі дадзенымі. Гэта зваротны раскід.

Дэніэл Добкін разглядаў матэматыку бюджэту спасылак у кнізе "Радыёчастотнасць у RFID" яшчэ ў 2007 годзе. Гэтая кніга па-ранейшаму з'яўляецца даведнікам, якім карыстаецца большасць інтэгратараў. Дыяпазон пасіўнага счытвання УВЧ дасягае 10-15 метраў на адкрытым паветры. Рэальныя разгортванні бачаць менш.

Камунікацыя-з-чытальнікам выкарыстоўвае кадзіроўку FM0 або Мілера на паднясучай. Reader-to-tag выкарыстоўвае PIE. Спецыфікацыя Gen2 ад GS1 EPCglobal вызначае ўвесь эфірны інтэрфейс. Версія 2 дадала некаторыя функцыі бяспекі, якімі амаль ніхто не карыстаецца, таму што чыпы каштуюць даражэй.





The Frequency Mess



Частка 15 FCC дае RFID 902-928 МГц пры EIRP да 4 Вт са скачкападобнай частатой. ETSI абмяжоўвае Еўропу да 865,6-867,6 МГц пры ERP 2 Вт. Таксама розныя метады вымярэння магутнасці - EIRP супраць ERP, што бянтэжыць людзей, якія параўноўваюць характарыстыкі ў розных рэгіёнах.

Кітай адкрыў 920-925 МГц. Японія дазваляе 916-921 МГц, але з патрабаваннямі слухаць перад размовай, якія ўскладняюць канструкцыю счытвальніка. Тэг, створаны для рынку ЗША, працуе ў Еўропе, але наладка антэны адключана. Вы губляеце пару дБ. Гэта важна, калі вы ўжо на грані бюджэту спасылак.



13,56 МГц адрозніваецца



HF RFID на 13,56 МГц выкарыстоўвае індукцыйную сувязь, а не выпраменьванне. Толькі каля-поля. Счытвальнік мае шпульку, тэг мае шпульку, магнітнае поле злучае іх у межах, магчыма, метра. Тэг загружае і разгружае сваю шпульку, каб мадуляваць сігнал, які счытвальнік бачыць на антэне. ISO 14443 для бескантактавых карт, ISO 15693 для бескантактавых карт. Розныя пратаколы, розныя дыяпазоны чытання, розныя варыянты выкарыстання.

NFC у асноўным 14443 плюс некаторыя аднарангавыя--рэжымы. Ваш тэлефон падтрымлівае NFC. Верагодна, ваш службовы значок 14443 або iCLASS або DESFire, у залежнасці ад таго, калі ваша кампанія ўсталявала сістэму.

НЧ на 125-134 кГц - гэта тая ж канцэпцыя, але нават меншы дыяпазон, магчыма, . 10 сантыметраў. Усё яшчэ выкарыстоўваецца для тэгаў жывёл, таму што нізкія частоты пранікаюць у тканіны.

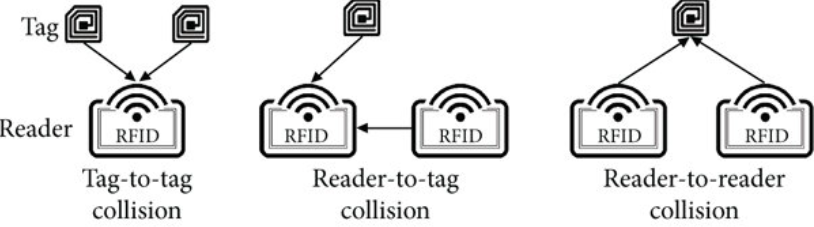

Сутыкненні



Некалькі тэгаў, якія адказваюць адначасова, апрацоўваюцца з дапамогай Slotted ALOHA ў Gen2. Тэгі выбіраюць выпадковыя слоты. Reader рэгулюе параметр Q у адпаведнасці з памерам кадра. Працуе дастаткова добра для інвентарызацыі, але прапускная здольнасць хутка пагаршаецца, калі ў вас ёсць сотні тэгаў у полі і палова з іх дрэнна арыентавана.

Auburn University апублікаваў даныя хуткасці чытання, якія паказваюць 1000+ тэгаў у секунду ў ідэальных умовах. Такога на складзе ніхто не бачыць.

Даследаванне анты{0}}сутыкненняў - гэта цэлая падполле. У апытанні ў Computer Networks ад 2024 года было пералічана больш за 50 алгарытмаў. Дрэва-, варыянты ALOHA, гібрыдныя падыходы. Большая частка акадэмічнай працы не ўлічвае рэальных-абмежаванняў, такіх як кошт чытача і сумяшчальнасць пратаколаў.



Walmart



У 2020 годзе Walmart пачаў уводзіць RFID на вопратку. У 2022 годзе ён быў пашыраны на больш катэгорый. Да восені 2024 года мандат распаўсюджваўся на мэблю, тавары для хатніх жывёл, аўтамабільныя запчасткі і шмат іншага. Лабараторыя RFID кампаніі Auburn займаецца сертыфікацыяй тэгаў. Пастаўшчыкі, якія не прайшлі сертыфікацыю, не могуць пастаўляць у Walmart.

Мандаты прывялі да зніжэння коштаў інкрустацый. Аб'ём менш за{1}}чатырох цэнтаў. Некалькі гадоў таму гэта было сем-восем цэнтаў.

«Рентабельнасць інвестыцый была даказаная», - кажуць прадстаўнікі Walmart на канферэнцыях. Следам ідуць канкурэнты. У Target свая праграма. Amazon выкарыстоўвае RFID у некаторых цэнтрах выканання заказаў, але не так публічна.



Рэжымы адмовы



УВЧ дрэнна працуе ў асяроддзі металу або вадкасці. Паддон з кансервамі цяжка прачытаць. Склады са сталёвымі стэлажамі ствараюць шматшляховыя перашкоды. На-канструкцыях металічных тэгаў існуе-пракладка з пенапласту паміж чыпам і металічнай паверхняй-, але яны каштуюць даражэй, у тры-пяць разоў больш, чым стандартная ўстаўка.

Тэгі паміраюць. Auburn выявіў 2-3% DOA або ранніх паказчыкаў адмоваў у адным даследаванні. Сколкі трэскаюцца, антэнныя злучэнні ламаюцца, клей для інкрустацыі не дзейнічае. Праграмы рознічнага гандлю вялікімі аб'ёмамі ўбудоўваюць гэта ў свае мадэлі выдаткаў. Меншыя карыстальнікі здзіўляюцца.





FASTag



У Індыі ў перыяд з 2019 па 2023 год усталявана больш за 60 мільёнаў УВЧ-бірак на лабавым шкле для электроннага збору платы за праезд. Тэгі ад розных пастаўшчыкоў, счытвальнікі ад розных пастаўшчыкоў, бэкэнд-інтэграцыя ў дзясяткаў аператараў платных дарог. У асноўным гэта працуе. Прапускная здольнасць павялічваецца. Апрацоўка грашовых сродкаў не працуе.

Кітай быў больш павольны ў рознічным гандлі RFID, чым людзі прадказвалі дзесяць гадоў таму. Дзяржаўныя даручэнні ў фармацэўтычнай і тытунёвай прамысловасці. Адсочванне лагістыкі ў некаторых сектарах. Але не разгортванне-прадметаў у стылі-Walmart, якое павінна было адбыцца.
